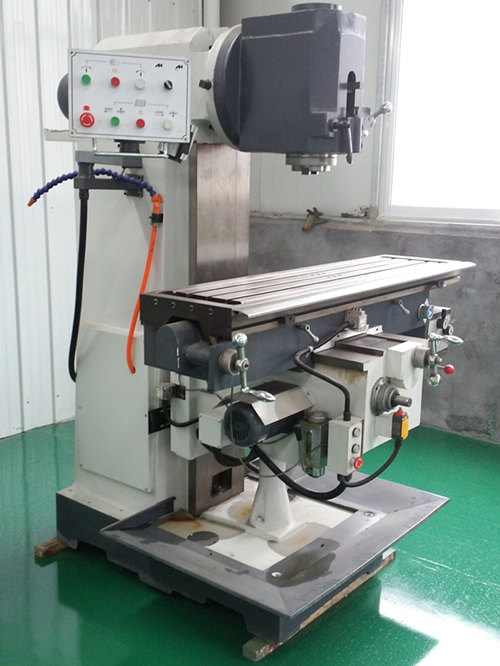

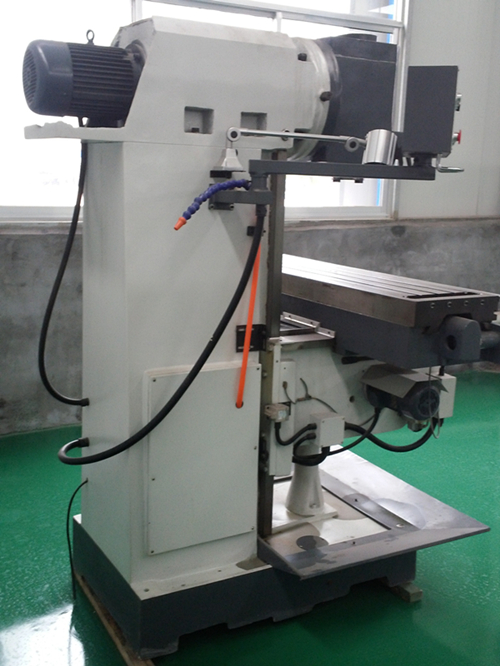

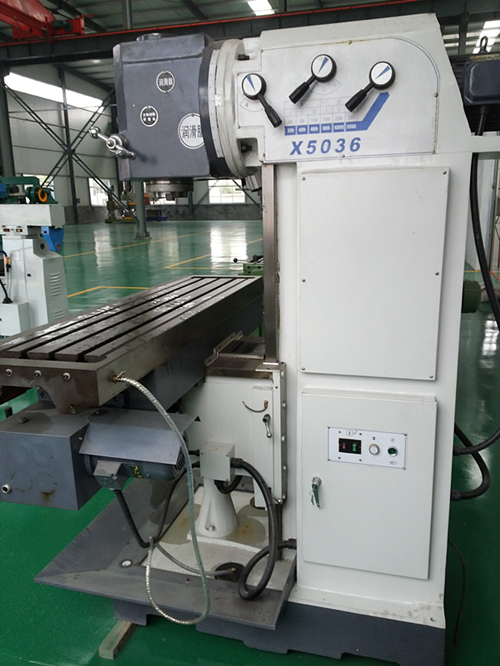

XQ5036B立式銑床
- 品牌：???魯南新力
- 型號：???XQ5036B
銑床（millingmachine）系指主要用銑刀在工件上加工各種表面的機床。通常銑刀旋轉運動為主運動，工件（和）銑刀的移動為進給運動。它可以加工平面、溝槽，也可以加工各種曲面、齒輪等。銑床是用銑刀對工件進行銑削加工的機床。銑床除能銑削平面、溝槽、輪齒、螺紋和花鍵軸外，還能加工比較復雜的型面，效率較刨床高，在機械制造和修理部門得到廣泛應用。
銑床是一種用途廣泛的機床，在銑床上可以加工平面（水平面、垂直面）、溝槽（鍵槽、T形槽、燕尾槽等）、分齒零件（齒輪、花鍵軸、鏈輪）、螺旋形表面（螺紋、螺旋槽）及各種曲面。此外，還可用于對回轉體表面、內孔加工及進行切斷工作等。銑床在工作時，工件裝在工作臺上或分度頭等附件上，銑刀旋轉為主運動，輔以工作臺或銑頭的進給運動，工件即可獲得所需的加工表面。由于是多刃斷續切削，因而銑床的生產率較高。簡單來說，銑床可以對工件進行銑削、鉆削和鏜孔加工的機床。
銑床又可分為仿形銑床、程序控制銑床和數控銑床等。
★采用矩形導軌剛性好、穩定性強
★工作臺X、Y、Z方向快速進給
★X、Y方向自動進給
★工作臺及導軌面高頻淬火
★ 各導軌面集中潤滑
|
主要技術參數 |
X5036 |
|
主軸孔錐度 |
7：24ISO50 |
|
臥軸中心至工作臺距離 |
60-540 |
|
臥軸中心至懸梁平面距離 |
325 |
|
主軸轉速范圍 |
（12）級60-1700 |
|
工作臺面尺寸 |
1370×360 |
|
工作臺行程（縱向/橫向/垂向） |
700/300/400 |
|
工作臺縱/橫向機動進給速度（mm/min） |
（8級）15/400（快進560） |
|
工作臺垂向機動升降速度（mm/min） |
590 |
|
工作臺T型槽（槽數/寬度/間距）（mm） |
3/18/80 |
|
懸梁行程 |
500 |
|
主傳動電機功率 |
4 |
|
工作臺機動進給電機功率 |
750 |
|
升降臺機動升降電機功率 |
750 |
|
冷卻泵電機功率 |
90 |
|
冷卻泵流量 |
25/升 |
|
機床外形尺寸 |
1880×1700×1700 |
|
凈/毛重 |
2000/2100 |
